超詳細的變頻器基本知識培訓,適合新手學習收藏!

作者:國茂減速機來源:國茂股份發表時間:2021-03-16瀏覽:

    目錄

    1.變頻器原理

    2.變頻器用途

        2.1 調速

        2.2 軟啟軟停

        2.3、控制電機力矩

    3.變頻器的應用好處

        3.1 變頻節能

        3.2 提高工藝水平和產品質量方面

        3.3 實現電機軟啟動

    4.怎樣選擇變頻器

        4.1 主電源

        4.2 變頻器功率的選用

        4.3 變頻器箱體結構的選用

        4.4、變頻器容量的選擇



    1.變頻器原理

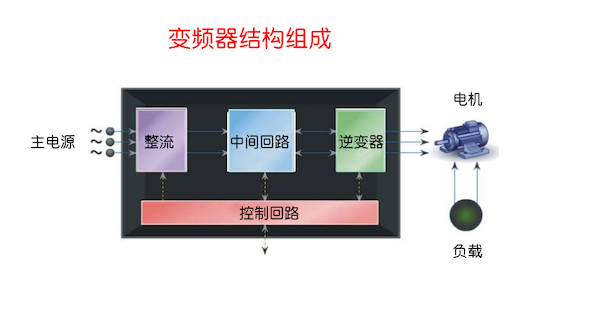

    變頻器是把工頻電源(50Hz或60Hz)變換成各種頻率的交流電源,以實現電機的變速運行的設備。如圖所示,其中控制回路完成對主電路的控制,整流電路將交流電變換成直流電,直流中間電路對整流電路的輸出進行平滑濾波,逆變電路將直流電再逆變成交流電。

    變頻器原理

    變頻器原理公式

    由上面公式可知,電動機轉速n與f成正比,只要改變頻率就可改變電動機的轉速。變頻器就是通過改變電動機電源頻率來實現速度調節的,是一種理想的高效率,高性能的調速手段。當頻率f在0-最大輸出頻率的范圍變化時,電動機的轉速調節范圍也非常寬

    2.變頻器用途

    2.1 調速

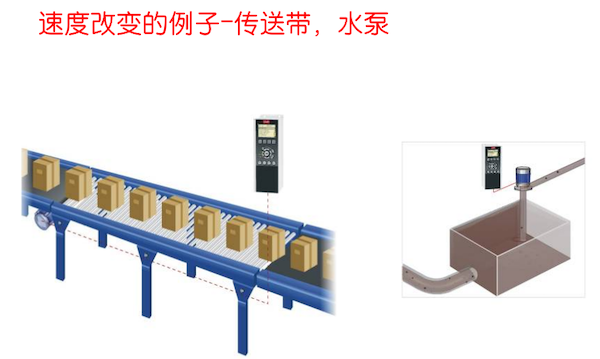

    如左圖所示:通過改變變頻器的輸出電源頻率大小,可以調節輸送帶的快慢,改變水泵的輸出流量和壓力。

    變頻器用途調速

    2.2 軟啟軟停

    三相異步電機直接啟動的瞬間電流會達到電機額定電流的7倍,這樣會給電網帶來巨大的沖擊,如果采用變頻器啟動,可以任意調節啟動時間,實現軟啟動,大大減低電機的啟動電流。

    軟啟軟停

    變頻器的軟啟和軟停功能,可以保證輸送帶上的物品平穩不會翻倒。

    變頻器的軟啟和軟停功能,可以大大減少水壓對管網的沖擊。

    2.3 控制電機力矩

    控制電機力矩

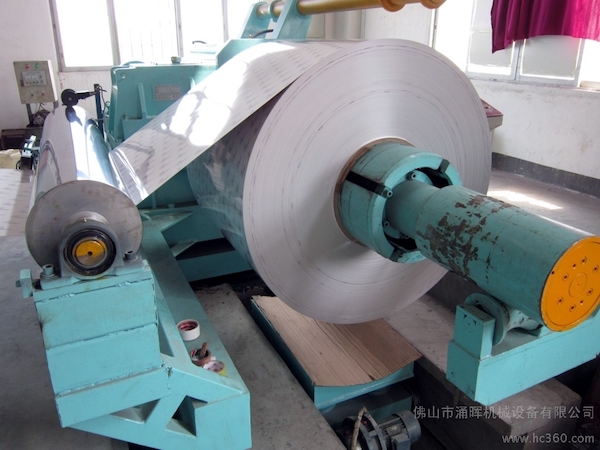

    如左圖所示;通過變頻器可以精確的控制放卷電動機的轉矩,并進行精確的計算,達到恒張力控制,保證內外張力的一致。

    3.變頻器的應用好處

    3.1 變頻節能

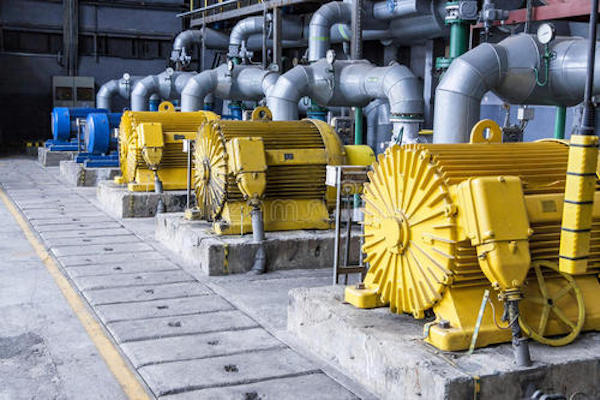

    變頻器節能主要表現在風機、水泵的應用上。風機、泵類負載采用變頻調速后,節電率為20%~60%,這是因?yàn)轱L(fēng)機、泵類負載的實際消耗功率基本與轉速的三次方成比例。當用戶需要的平均流量較小時,風機、泵類采用變頻調速使其轉速降低,節能效果非常明顯。而傳統的風機、泵類采用擋板和閥門進行流量調節,電動機轉速基本不變,耗電功率變化不大。據統計,風機、泵類電動機用電量占全國用電量的31%,占工業用電量的50%。在此類負載上使用變頻調速裝置具有非常重要的意義。目前,應用較成功的有恒壓供水、各類風機、中央空調和液壓泵的變頻調速.

    3.2 提高工藝水平和產品質量方面

    變頻器還可以廣泛應用于傳送、起重、擠壓和機床等各種機械設備控制領域,它可以提高工藝水平和產品質量,減少設備的沖擊和噪聲,延長設備的使用壽命。采用變頻調速控制后,使機械系統簡化,操作和控制更加方便,有的甚至可以改變?cè)械墓に囈?guī)范,從而提高了整個設備的功能。

    電機硬啟動不僅會對電網造成嚴重的沖擊,而且會對電網容量要求過高,啟動時產生的大電流和震動對擋板和閥門的損害極大,對設備、管路的使用壽命極為不利。而使用變頻器后,變頻器的軟啟動功能將使啟動電流從零開始變化,最大值也不超過額定電流,減輕了對電網的沖擊和對供電容量的要求,延長了設備和閥門的使用壽命,同時也節省設備的維護費用。

    4.怎樣選擇變頻器看電流

    4.1 主電源

    電源輸入電壓及波動范圍。國內的大體分為三相380V和單相220V.應特別注意與變頻器低電壓保護整定值相適應,因?yàn)樵趯?shí)際使用中,電網電壓偏低的可能性較大。

    4.2 變頻器功率的選用

    1、變頻器功率值與電動機功率值相當時最合適,以利變頻器在高的效率值下運轉。2、在變頻器的功率分級與電動機功率分級不相同時,則變頻器的功率要盡可能接近電動機的功率,但應略大于電動機的功率。3、當電動機屬頻繁起動、制動工作或處于重載起動且較頻繁工作時,可選取大一級的變頻器,以利用變頻器長期、安全地運行。4、經測試,電動機實際功率確實有富余,可以考慮選用功率小于電動機功率的變頻器,但要注意瞬時峰值電流是否會造成過電流保護動作。效果。

    4.3 變頻器箱體結構的選用

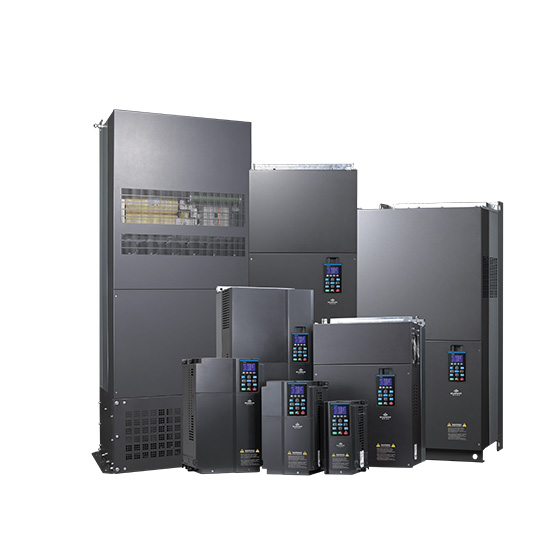

    變頻器

    變頻頻器的箱體結構要與環境條件相適應,即必須考慮溫度、濕度、粉塵、酸堿度、腐蝕性氣體等因素。常見有下列幾種結構類型可供用戶選用:

    1、敞開型IP00型本身無機箱,適用裝在電控箱內或電氣室內的屏、盤、架上,尤其是多臺變頻器集中使用時,選用這種型式較好,但環境條件要求較高;2、封閉型IP20型適用一般用途,可有少量粉塵或少許溫度、濕度的場合;3、密封型IP45型適用工業現場條件較差的環境;4、密閉型IP65型適用環境條件差,有水、塵及一定腐蝕性氣體的場合。

    4.4 變頻器容量的選擇

    變頻頻器過負載能力大致分一下三種類型:

    1、風機,水泵類型,這類負載屬于平方轉矩,過載能力只有120%2、一般類型負載,這類負載屬于恒轉矩,過載能力可以達到150%3、重載類型負載,這類負載屬于特殊負載,過載能力可以達到200%
